Bambu PLA Aero обеспечивает низкую плотность и малый вес за счет вспенивания при высоких температурах во время печати и образования небольших отверстий внутри отпечатков. Это идеальный выбор для легких и энергосберегающих отпечатков, включая беспилотные летательные аппараты (БПЛА), аэродинамические модели и планеры.
Вспенивающиеся материалы PLA (PLA Aero) предъявляют высокие требования к сушке материала и настройке параметров. Пожалуйста, внимательно прочитайте Инструкция по печати модели самолета вспененным PLA (PLA Aero) перед началом процесса печати.

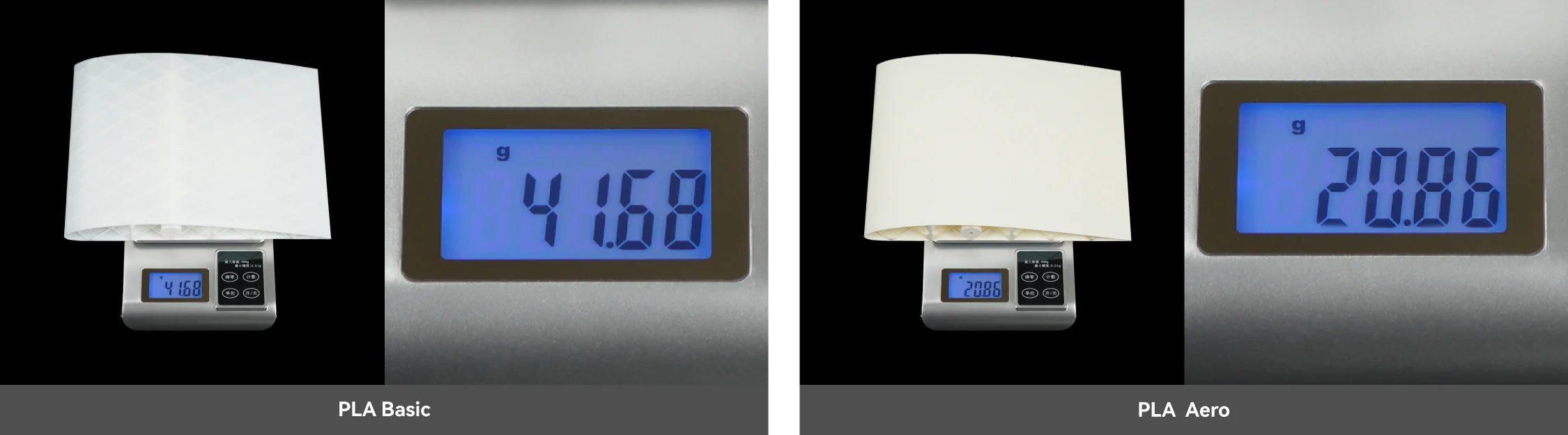

Низкая плотность и легкий вес
Bambu PLA Aero имеет почти такую же плотность нити, что и обычный PLA, а плотность печати составляет всего 50–80%.
* При печати моделей того же объема PLA Aero примерно вдвое легче PLA Basic.

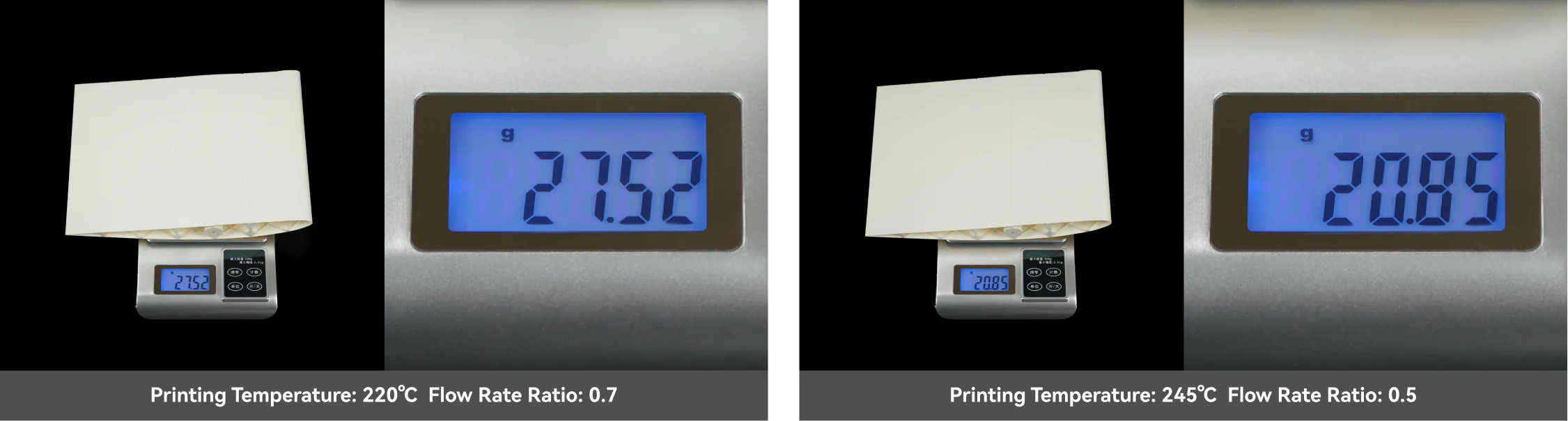

Контролируемая плотность модели
Добейтесь меньшей плотности отпечатков, увеличив температуру печати и снизив скорость потока.
* Средняя плотность отпечатков зависит от изменения таких параметров, как фактическая температура печати, коэффициент расхода, скорость печати, размер модели, толщина стенки и плотность заполнения.
Прочный с хорошей ударопрочностью
По сравнению с предварительно вспененным Wood PLA, Bambu PLA Aero и его отпечатки более прочные и устойчивые к ударам, столкновениям и падениям.

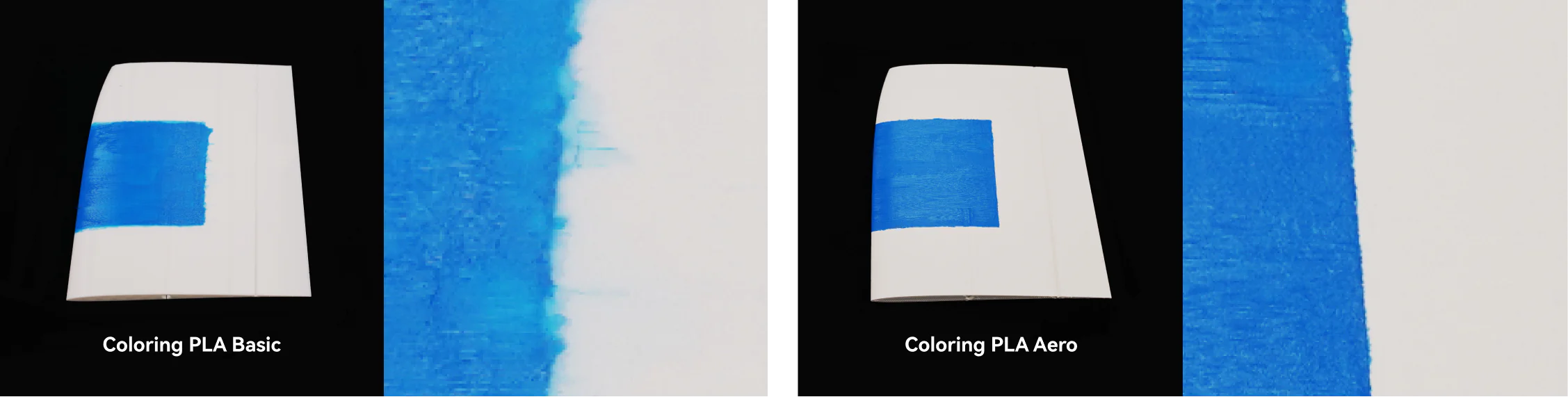

Матовая отделка для легкого окрашивания
Bambu PLA Aero обеспечивает легко окрашиваемую матовую текстуру поверхности с лучшими результатами окрашивания по сравнению с PLA Basic.
| PLA Basic | PLA Aero | |
| Температура печати | 190 - 230 ℃ | 210 - 260 ℃ |
| Скорость печати | < 300 mm/s | < 250 mm/s |
| Поток | 0.96 - 1 | 0.5 - 0.8 |
| Плотность филамента | 1.24 g/cm³ | 1.21 g/cm³ |
| Индекс вспенивания | / | 0 - 120% |
| Плотсность отпечатка | 1.21 kg/m³ | 0.55 - 1.05 kg/m³ |
Совместимость аксессуаров
| Рекомендовано | Не рекомендовано | |
| Платформа печати | Cool Plate, High Temperature Plate or Textured PEI Plate | / |
| Хоетнд | 0.4 mm Nozzle (All type) | 0.6 mm / 0.8mm Nozzle |
| Клей, адгезив | Bambu Liquid Glue Glue Stick |
/ |
RFID для интеллектуальной печати
Все параметры печати встроены в RFID, которые можно считывать с помощью нашей AMS (автоматической смены материалов).
| Рекоммендованные параметры печати | |
| Сушка пластика в духовой печи | 55 °C，8 h |
| Относительная влажность воздуха при печати | < 20% RH (Sealed, with Desiccant) |
| Температура сопла | 210 - 260 °C |
| Температура стола | 35 - 45 °C |
| Скорость печати | < 250 mm/s |
| Physical Properties | |
| Density | 1.21 g/cm³ |
| Vicar Softening Temperature | 56 °C |
| Heat Deflection Temperature | 54 °C |
| Melting Temperature | 154 °C |
| Melt Index | 5.0 ± 0.6 g/10 min |
| Mechanical Properties | |
| Tensile Strength | 26 ± 2 MPa |
| Breaking Elongation Rate | 2.2 ± 0.8 % |
| Bending Modulus | 1960 ± 110 MPa |
| Bending Strength | 52 ± 3 MPa |
| Impact Strength | 24.5 ± 1.7 kJ/m² |
Советы по печати
• Нить PLA Aero относительно мягкая, что может привести к сбоям при загрузке и выгрузке материала во время печати AMS.
• PLA Aero склонен к натяжению и протечке материала при намокании. Рекомендуемые условия сушки: 55 ℃ в течение 8 часов в сушильном шкафу и 75 ℃ в течение 12 часов на нагревательном столе принтера. Узнайте больше о сушке филамента. См. Крышка для сушки нити на WIKI.
Усі поля обов'язкові
